YH系列

YH-1880

国际公认型号

15010

注射部分

螺杆型号

A

B

C

D

螺杆直径

mm

120

130

140

150

螺杆长径比

L/D

23.3

22.6

20

18.7

理论注射容量

cm³

7351

8628

10006

11486

注射重量

g

6690

7851

9105

10453

注射速率

g/s

1070

1256

1457

1672

注射压力

Mpa

205

174

150

131

螺杆转速

r/min

0-85

合模部分

适配辅机规格

合模力

KN

18800

干燥机

400kg

移模行程

mm

1650

上料机

800g

拉杆间距

mm

1650×1500

空气开关规格

500A

最大模厚

mm

1600

电源线规格

120mm²

最小模厚

mm

700

模具定位圈规格mm

Ø315

顶出行程

mm

400

射嘴孔径mm

Ø6

顶出力

KN

330

射嘴球面R角

SR

其他

码模螺丝规格

M30

油泵电机功率

KW

50.2+38.8+38.8

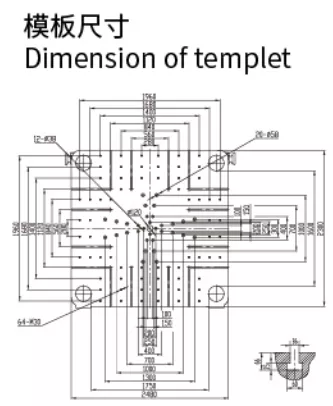

模板外形尺寸mm

电热功率

KW

98.1

地基承载要求

8吨/m²

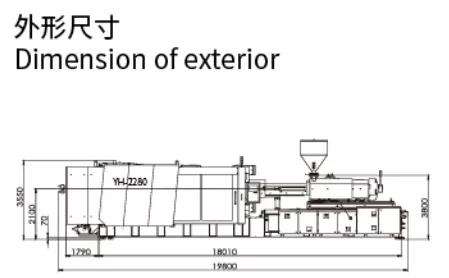

外形尺寸

M

16.0×3.5×3.6

油冷却器水流要求L/min

317

机器重量

T

103

冷却器进出水管接口

1-1/2″

料斗容积

L

400

最小模具(长*宽) mm

油箱容积

L

2200

说明: 1、理论注射容积=注塑机料简截面积×注射行程

      2、实际注射量=理论注射容积×0.91(以GPPS计算)
