YH系列

YH-1380

国际公认型号

11280

注射部分

螺杆型号

A

B

C

D

螺杆直径

mm

110

120

130

140

螺杆长径比

L/D

24

22

20.3

18.8

理论注射容量

cm³

5699

6782

7960

9232

注射重量

g

5186

6172

7244

8401

注射速率

g/s

938

1116

1310

1519

注射压力

Mpa

198

166

142

122

螺杆转速

r/min

0-82

合模部分

适配辅机规格

合模力

KN

13800

干燥机

400kg

移模行程

mm

1420

上料机

800g

拉杆间距

mm

1360×1280

空气开关规格

400A

最大模厚

mm

1400

电源线规格

95mm²

最小模厚

mm

650

模具定位圈规格mm

Ø315

顶出行程

mm

350

射嘴孔径mm

Ø6

顶出力

KN

269

射嘴球面R角

SR20

其他

码模螺丝规格

M24

油泵电机功率

KW

40.9+50.7+50.7

模板外形尺寸mm

1890×1970

电热功率

KW

77.5

地基承载要求

7吨/m²

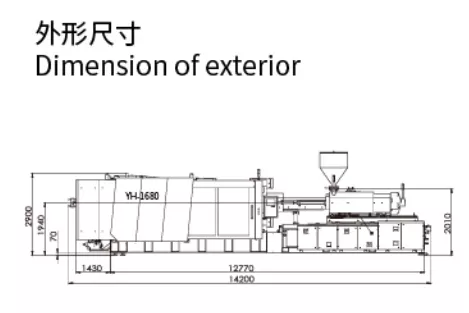

外形尺寸

M

14.0×2.95×3.38

油冷却器水流要求L/min

271

机器重量

T

75

冷却器进出水管接口

1-1/2″

料斗容积

L

100

最小模具(长*宽) mm

950×895

油箱容积

L

1700

说明: 1、理论注射容积=注塑机料简截面积×注射行程

      2、实际注射量=理论注射容积×0.91(以GPPS计算)
