YH系列

YH-1180

国际公认型号

8900

注射部分

螺杆型号

A

B

C

D

螺杆直径

mm

100

110

120

130

螺杆长径比

L/D

25

23

21

21

理论注射容量

cm³

4163

5037

5994

7035

注射重量

g

3788

4584

5455

6402

注射速率

g/s

601

728

866

1016

注射压力

Mpa

212

175

147

125

螺杆转速

r/min

0-99

合模部分

适配辅机规格

合模力

KN

11800

干燥机

400kg

移模行程

mm

1230

上料机

800g

拉杆间距

mm

1230×1180

空气开关规格

400A

最大模厚

mm

1200

电源线规格

95mm²

最小模厚

mm

500

模具定位圈规格mm

Ø250

顶出行程

mm

320

射嘴孔径mm

Ø6

顶出力

KN

215

射嘴球面R角

SR20

其他

码模螺丝规格

M24

油泵电机功率

KW

50.2+50.2

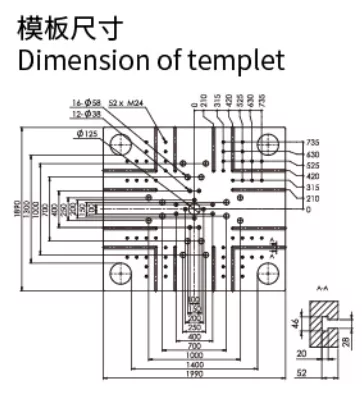

模板外形尺寸mm

1740×1820

电热功率

KW

70

地基承载要求

7吨/m²

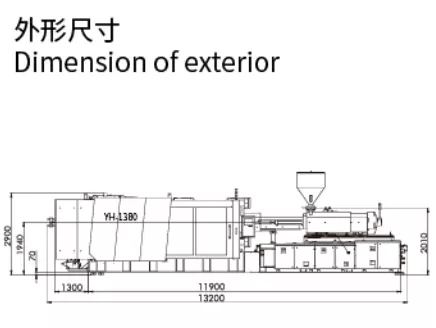

外形尺寸

M

12.2×2.8×2.7

油冷却器水流要求L/min

253

机器重量

T

55

冷却器进出水管接口

1-1/2″

料斗容积

L

100

最小模具(长*宽) mm

880×825

油箱容积

L

1750

说明: 1、理论注射容积=注塑机料简截面积×注射行程

      2、实际注射量=理论注射容积×0.91(以GPPS计算)
