YH系列

YH-968

国际公认型号

7100

注射部分

螺杆型号

A

B

C

D

螺杆直径

mm

90

100

110

120

螺杆长径比

L/D

25

23

21

21

理论注射容量

cm³

3117

3848

4657

5542

注射重量

g

2836

3502

4238

5043

注射速率

g/s

533

658

796

947

注射压力

Mpa

227

184

152

128

螺杆转速

r/min

0-111

合模部分

适配辅机规格

合模力

KN

9680

干燥机

kg

移模行程

mm

1130

上料机

g

拉杆间距

mm

1130×1080

空气开关规格

A

最大模厚

mm

1100

电源线规格

mm²

最小模厚

mm

450

模具定位圈规格mm

Ø

顶出行程

mm

320

射嘴孔径mm

Ø

顶出力

KN

215

射嘴球面R角

SR

其他

码模螺丝规格

M

油泵电机功率

KW

38.8+38.8

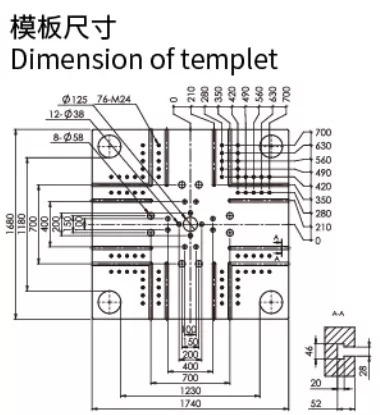

模板外形尺寸mm

电热功率

KW

56.6

地基承载要求

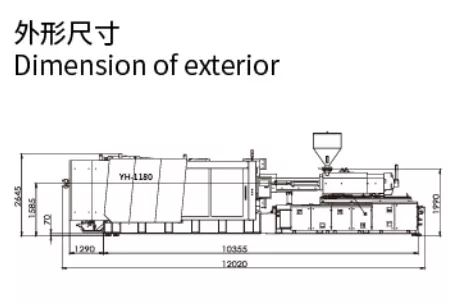

外形尺寸

M

11.2×2.7×2.5

油冷却器水流要求L/min

机器重量

T

48

冷却器进出水管接口

料斗容积

L

100

最小模具(长*宽) mm

油箱容积

L

1610

说明: 1、理论注射容积=注塑机料简截面积×注射行程

      2、实际注射量=理论注射容积×0.91(以GPPS计算)
